Cassonetto

Posizionare il cassonetto A nel controtelaio, già murato nel vanofinestra, a filo dell’infisso.
Bloccare la zanzariera con viti autofilettanti (o autoforanti).

Grappe di fissaggio

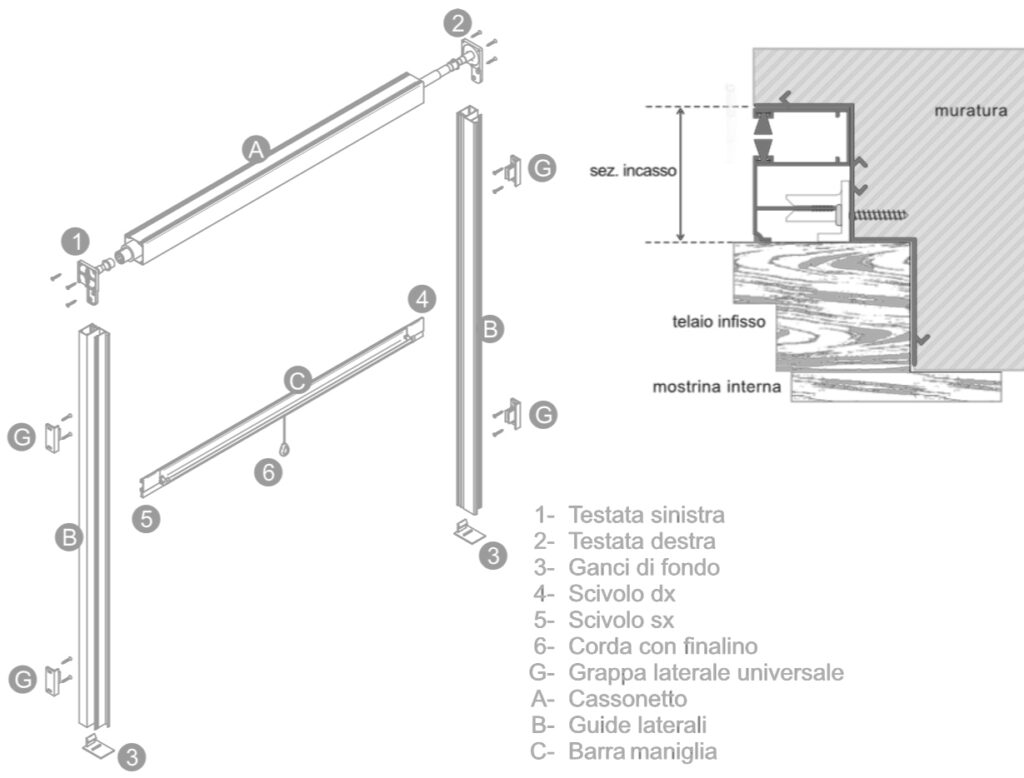

Fissare lateralmente, al controtelaio, come indicato nel dettaglio di fig. 1,
le grappe laterali G universali in nylon (2 o 3 per guida in relazione all’altezza). Le grappe vanno
bloccate a contatto della faccia interna del controtelaio con 2 viti ciascuna, a testa cilindrica bassa
(non più alta di 2,5 mm): non usare viti a testa svasata.

Guide

Applicare alle guide B i ganci di fondo 3. Posizionare l’estremo superiore della guida
sotto il cassonetto, con lo scivolo (terminale 4 5 della barra maniglia) nel canale di scorri-
mento della stessa. Spingere la guida nelle grappe laterali di aggancio e regolare l’allineamento
verticale con l’infisso

Utilizzo

Tirare la barra maniglia C verso il basso (aiutandosi con la cordina 6 ) e spingere a fondo con entrambi le mani, fino a sentire un piccolo scatto: la barra-maniglia risulta bloccata dai ganci di fondo 3 e il telo rete mantenuto in tensione dalla molla di richiamo. Per aprire afferrare la barra maniglia in prossimità delle guide: inserire le dita nell’appiglio e, spingendo verso il basso, ruotare la barra maniglia in avanti (facendo perno sulle dita) fino allo sgancio.
Accompagnare sempre la barra maniglia verso l’alto tenendo la cordina, tranne quando è applicatala frizione.
